Hur ska elen kopplas till transformatorn på xk300? bilder tack

[Hampus]

Såhär skall det se ut.

Fas kopplas till L1.
Nolla kopplas till N.
Eftersom det boxen är av plast finns det inte någonstans att koppla jorden, så den kan man bara klippa av helt.

Värmekablarna korsas och kopplas in i 1 och 2.

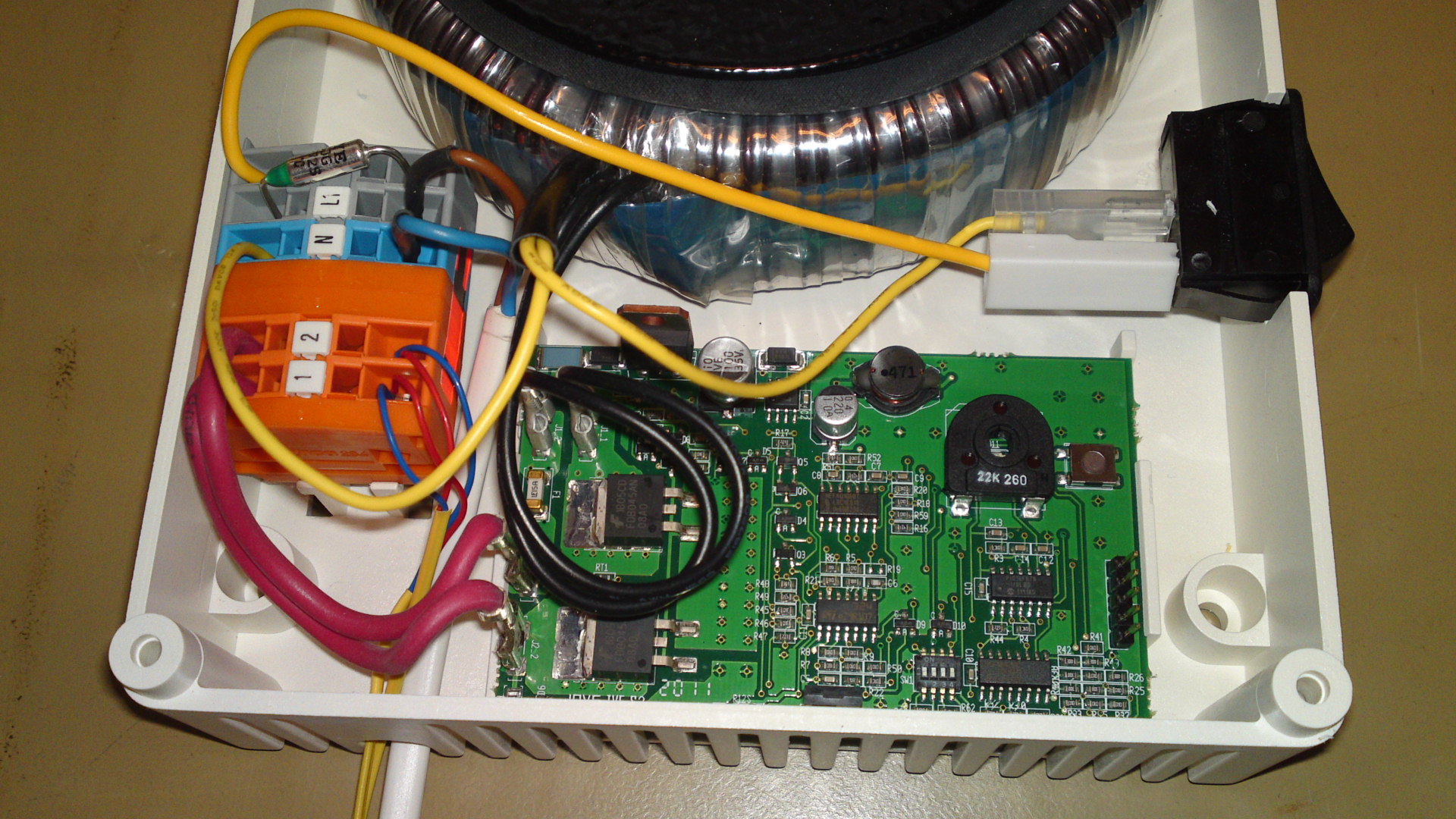

Inkoppling av värmekablar samt 230v.

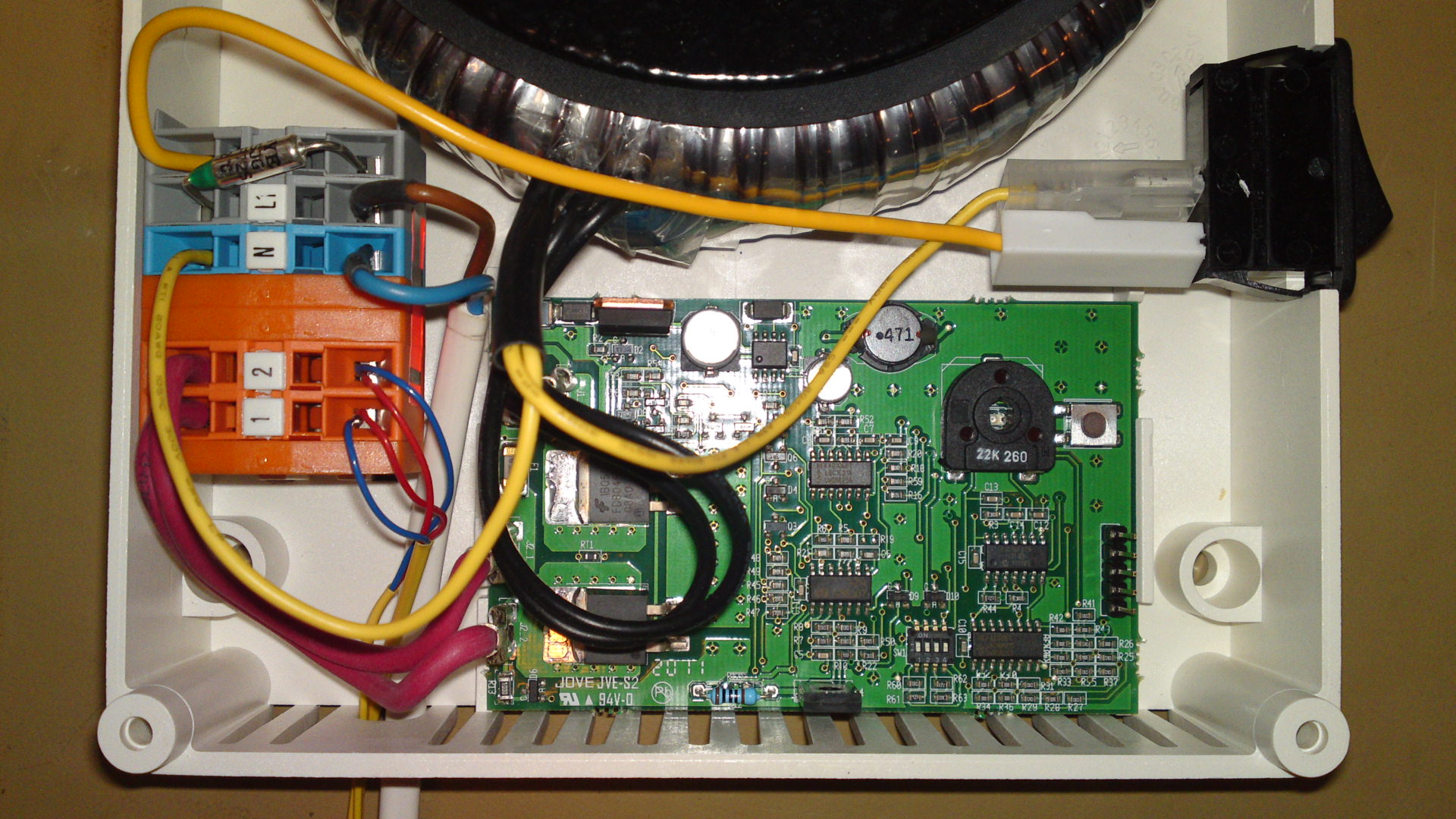

Inkoppling av värmekablar samt 230v.

Kopplingen gäller alla Kelvin XK modeller förutom XK800.
